PV-Anlagen der Bürger-Energie Tübingen eG
PV-Anlagen Bürger-Energie Tübingen

6. PVA: Reha-Klinik Bad Sebastiansweiler  68,88 kWp  seit 12/2011

Solarmodule auf Kurbetrieb:
Die PV-Anlage auf der Reha-Klinik Bad Sebastiansweiler

[ Anlagenbeschreibung ]    [ Stromeinspeisung bis 12.2023 ]

Auch wenn es auf dem Foto fast so aussieht – die dort abgebildete PV-Anlage der Bürger-Energie Tübingen steht nicht auf der Wiese, sondern wurde im Dezember 2011 auf Dächern der Reha-Klinik Bad Sebastians­weiler installiert.

Ein Teil der Flachdach-Anlage
Anlagenfotos: A. Goletz

Anlagenbeschreibung

Module auf dem Ziegeldach Die PV-Anlage auf der Reha-Klinik Bad Sebastiansweiler besteht aus drei Teilen, die alle fast genau nach Süden ausge­richtet sind. Zwei Teile sind auf Flach­dächern unter einem Winkel von 25° aufge­ständert, der dritte Teil ist auf einem Schräg­dach des Hauses "Albblick" mit ca. 20° Neigung montiert (Anlagenteil "Ziegeldach").

Für die Anlage wurden 287 polykristalline PV-Module von Scheuten Solar mit jeweils 240 Wp – insgesamt 68,88 kWp – installiert und an 5 REFU-Wechsel­richter angeschlossen. Davon entfallen auf die Teilanlagen
– "Ziegeldach": 106 Module, 25,44 kWp, 2 WR
– "Flachdach":  181 Module, 43,44 kWp, 3 WR.
Die Anlage wurde von der Firma Gutbrod & Maier aus Melchingen installiert.

[ zum Seitenanfang ]

PV-Anlagen Bürger-Energie Tübingen

Daten und Diagramme zur Stromerzeugung    68,88 kWp 

 [ Tabelle | Diagramme: Jahreswerte | Monatswerte

Seit dem 27. Dezember 2011 wird in Bad Sebastiansweiler Solar­strom produ­ziert und ins Netz eingespeist. Die Einrich­tungen für die Daten­fern­über­tragung sind seit dem 23. Juni 2012 komplett angeschlossen. Wegen der räumlich getrennten Unterbringung der Wechsel­richter für die Anlagenteile "Flachdach" und "Ziegel­dach" gibt es hierfür zwei Solar-Log-Geräte, die ihre Daten unabhängig von­ein­ander an das Solar-LogTM-WEB-Portal übertragen.
Diese Daten und die daraus erzeugten Diagramme waren bis Frühjahr 2017 öffent­lich einsehbar und hier verlinkt. Seit Frühjahr 2017 sind die entsprechenden Webseiten nur noch mit Passwort zugänglich. Wir stellen hier Monats- und Jahres­werte der Gesamtanlage zusammen, die in mehrmonatigen Abständen aktu­ali­siert werden. Zunächst aber zwei beeindruckende Tages­kurven der Teilanlage "Flachdach":

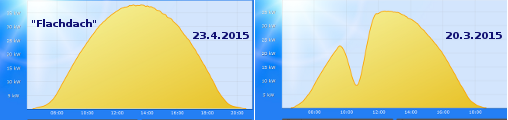

Tagesverlauf der Leistung - rechts mit SoFi
Tagesverlauf der PV-Leistung der Teilanlage "Flach­dach" mit 43,44 kWp installierter Leistung an zwei fast wolkenlosen Tagen im Frühjahr 2015.
Die ausgeprägte Delle am 20.3.15 entstand durch die partielle Sonnenfinsternis.
Maxima: 37,65 kW bzw. 35,06 kW – spez. Stromertrag: 6,74 bzw. 5,01 kWh je kWp

Jahresstromproduktion und jährliche Höchstwerte der PV-Anlage auf der Reha-Klinik in Bad Sebastiansweiler (in Klammern die zugehörigen spez. Erträge).

Bad Seba
Jahr
Jahresstromertrag1)
 kWh  (kWh / kWp)
Höchster Monatswert1)
 kWh  (kWh / kWp)
Höchster Tageswert 2)
kWh  (kWh / kWp)
2011  249  ( 3,6)3)
2012 79.346  (1.152) 11.370  (165,1)   Mai 488 (7,1)  am 23.7. 4)
2013 68.661  (  997) 11.664  (169,3)   Juli 477 (6,9)  am  6. Juni
2014 75.800  (1.101) 11.073  (160,8)   Jun 469 (6,8)  am 22. Jun
2015 75.282  (1.093)  9.740  (141,4)   Apr 483 (7,0)  am 22. Mai
2016 70.198  (1.019) 10.030  (145,6)   Juli 482 (7,0)  am  5. Mai
2017 75.122  (1.091) 10.873  (157,8)   Juni 471 (6,8)  am 10. Mai
2018 73.335  (1.065)  9.807  (142,4)   Juni 445 (6,5)  am 18. Mai
2019 68.229  (  991) 5  9.334  (135,5)   Juni 5) 417 (6,1)  am 23. Mai 5)
2020 64.805  (  941) 5  9.380  (136,2)   Juli 2,5 Z: 167 (6,58)  27. Mai
F: 228 (5,25)  12. Juli
2021 67.034  (  973) 6  9.750 (141,6)   Juni 2,6 Z: 182 (7,16)  31. Mai
F: 307 (7,06)  31. Mai
2022 72.367  (1.051) 7 10.820 (157,1)   Juli 2 Z: 176 (6,93)  30. Mai
F: 273 (6,28)  28. Apr
2023 | 1-12 61.312  (  890) 8 10.468 (152,0)   Juni Z: 168 (6,61)  13. Juni
F: 257 (5,92)  13. Juni
insgesamt:
Mittelwerte:
rd. 851.750 kWh
Jahr: 71.834 kWh (1.043 kWh/kWp)

 1  aus den Monatswerten der Einspeiseabrechnungen    2   aus Solar-Log-Daten als Summe beider Teilanlagen "Flachdach" und "Ziegeldach", s. auch unten).    3   nur 5 Tage Ende Dez
 4   Tageswerte aus Mai 2012 (sonst höchste Tageswerte in 2012) liegen hierfür nicht vor, s. auch Dia­gramm-Information am Ende dieser Seite.    5   mit sehr verschiedenen spez. Werten beider Teil­an­lagen, z. B. 2020 bis (im) Juli: Ziegeldach 749 (154) kWh/kWp, Flachdach: 604 (126) kWh/kWp. 
 6   nach Reinigung von "Flachdach" in März 2021 wieder deutlich bessere Ergebnisse, allerdings geringere Einstrahlung als in Vorjahren, ferner Trafoarbeiten im Sept.    7   Im Zeitraum 6.-26.9. gab es keine Solarlog-Daten und der Jahreseinspeisung nach auch keine Einspeisung. Andere PVA lagen im Sept. bis zu 68 kWh/kWp höher.    8   Bei beiden Teilanlagen im September reduzierte Einspeisung.

In den folgenden Diagrammen für die Jahreswerte und die Monatswerte kann man an den linken Achsen die ab­so­luten Werte für die Stromeinspeisung ablesen und an den Achsen rechts die auf die installierte Leistung bezogene spezifische Stromeinspeisung. Die waagerechten Skalenlinien gehören jeweils zur linken Achse. Die Werte bis Ende 2019 sowie die für 2023 stammen aus den monatlichen Einspeise­abrech­nungen, die für 2020–2022 sind Solarlog-Daten.

Stromeinspeisung Bad Sebastiansweiler jahresweise
Für größere Anzeige: rechter Mausklick ins Bild und dann "Grafik in neuem Tab öffnen" wählen.

Das Jahreswerte-Diagramm ist aus übereinandergestapelten Monatserträgen gebildet. Dadurch lassen sich die Beiträge der einzelnen Jahreszeiten gut er­ken­nen, insbesondere der auf das erste Halbjahr entfallende Beitrag. Zu Be­son­der­heiten in den Jahren 2012 - 2018 gibt es weiter unten unter "Anmerkungen ... " noch Informationen. Die Ergebnisse für 2019 und noch mehr 2020 fielen im Ver­gleich zu anderen PVA (und auch den Vorjahren) deutlich schlechter aus, was an der Teilanlage "Flach­dach" lag. Die Entfernung von Gründachpflanzen im August 2020 half etwas, eine professionelle Modulreinigung im März 2021 dann deutlich. Allerdings fehlte es 2021 bis August etwas an Sonneneinstrahlung und im Sept. 2021 gab es mehrere Tage keine Daten/Einspeisung wegen Trafo-Arbeiten. Das Jahresergebnis lag deutlich unter dem Mittelwert bis 2019.
2022 war sehr son­nig und lieferte für Mai, Juli und August die bisher zweit­höch­sten SL-Monats­werte dieser Anlage. Im September fehlen SL-Daten für 6.-26.9. Da die Jahres­ein­spei­sung nur minimal höher liegt als die Jahres­summe der SL-Daten, fehlte in der Zeit auch Einspeisung, im Vergleich zu den Sept.-Werten anderer PVA bis zu 68 kWh/kWp. 2023 war es bis Ende Mai nicht sehr sonnig und trotz sehr sonnigem Juni lieferte 2023 das mit deutlichem Abstand bisher schlechteste Jahresergebnis dieser PVA.

 [ Tabelle | Diagramme: Jahreswerte | Monatswerte

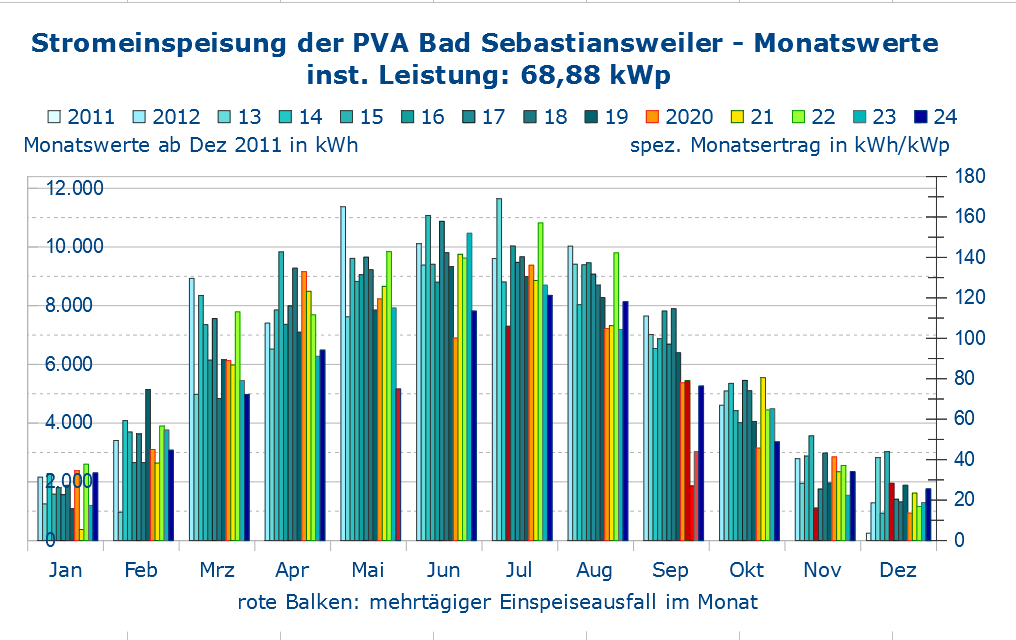

Stromeinspeisung Bad Sebastiansweiler monatsweise
Für größere Anzeige: rechter Mausklick ins Bild und dann "Grafik in neuem Tab öffnen" wählen.

Besondere Werte: Der Juli 2013 lieferte den bisher höchsten Monats­ertrag mit fast 170 kWh/kWp. Der spezifische Ertrag im Juli 2015 liegt wegen der damals aus­ge­fallenen Netzleitung rund 50 kWh/kWp niedriger als bei anderen PVA. Februar 2019 gab es einen beachtlichen neuen Höchstwert für diesen Ka­len­der­monat und für Oktober in 2021. – Die niedrigen Monatswerte Jan - Mai 2023 lagen am Wetter.

Anmerkungen zu den ersten 7 Betriebs-Kalenderjahren: 2012, 2014, 2015 und 2017, 2018 waren in unserer Region allgemein sehr gute "PV-Jahre". Die Anlage Bad Seba­sti­ans­weiler speiste in 2012 hervorragende spezifische 1.152 kWh/kWp ins Strom­netz ein. 2014, 2015 und 2017 ergaben mit 1.101 bzw. 1.093 bzw. 1.091 kWh/kWp ebenfalls über den allgemeinen Erwartungen liegende Jahres­ergebnisse, obwohl im Juli 2015 wegen eines Defekts der Strom­leitung zum Kurklinik-Bereich ca. 50 kWh/kWp "ausfielen". – Das vor 2019 schlech­teste Jahr 2013 begann mit einem sonnen­armen Frühjahr, was im Jahres­werte-Diagramm gut an dem sehr niedrig liegenden Juni-Streifen (hellblau) zu erkennen ist; das Jahres­ergebnis betrug 997 kWh/kWp. 2016 lieferte allgemein "mittlere" Solar­strom­er­geb­nisse. Wegen einer tech­nischen Um­stel­lung war diese PV-Anlage im Nov und Dez 25 Tage lang nicht ans Netz ange­schlos­sen und das spez. Ergebnis von 1.019 kWh/kWp über­steigt das von 2013 nur wenig. 2018 lag die spe­zi­fi­sche Einspeisung mit 1.065 kWh/kWp trotz des sehr sonnigen Jahres etwas unter dem damaligen Anlagen-Jahresmittel­wert von 1.074 kWh/kWp und auch niedriger als bei mehreren unserer anderen PVA.

Einige Diagramme zum direkten Vergleich mit unseren anderen PV-Anlagen finden Sie mit den Links oben auf der Seite Stromerzeugung PVA
