PV-Anlagen der Bürger-Energie Tübingen eG

4. PVA: Nehren  34,27 kWp  seit 03/2011

Halb nach Südosten, halb nach Südwesten orientiert:
Die PV-Anlage auf dem Pflegewohnhaus in Nehren

[ Anlagenbeschreibung ]    [ Stromerzeugung bis 12.24 ]

Innerhalb einer Woche wurde im März 2011 eine neue PV-Anlage der Bürger-Energie Tübingen auf zwei Gebäuden des Pflegewohnhauses Nehren der Evangelischen Heimstiftung GmbH installiert. Seit dem 18.3.2011 ist die Solarstromanlage in Betrieb.

Anlagenbeschreibung

Die Module der Anlage sind auf zwei Dächern installiert. Ein Dach ist nach Süd­osten orientiert, das andere nach Südwesten. Beide haben eine Neigung von 16 Grad. Die Module sind Sunways-Module von Scheuten Solar mit 230 Watt je Modul, insgesamt 34,27 kWp. Auch die vier 2011 eingebauten Wechsel­richter sind bzw. waren von Sunways – zwei größere mit jeweils 12,42 kWp an­ge­schlos­sener Modulleistung und zwei kleinere mit 4,60 bzw. 4,82 kWp. Die Anlage wurde von der Firma Gutbrod & Maier aus Mel­chin­gen instal­liert. – 2021 wurde einer der beiden großen Wechsel­richter durch ein SMA-Gerät ersetzt, das Solar-Log-Gerät wurde schon vorher ausgetauscht.

[ zum Seitenanfang ]


Daten und Diagramme zur Stromerzeugung  34,27 kWp 

 [ Tabelle | Diagramme: Jahreswerte | Monatswerte | Online mit Info – direkt]

Ergebnisse der ersten 10 Betriebsjahre 2011–2020:  Die PV-Anlage in Nehren liefert seit dem 18. März 2011 regenerativ erzeugten Strom. Die spezi­fi­schen Jahres­strom­erträge lagen in 8 dieser 10 Jahre höher als 1.050 kWh je kWp, sogar im Teiljahr 2011. Bestes Jahr mit 1.128 kWh/kWp war 2012, gefolgt von 2019 mit 1.125 kWh/kWp und 2017 mit 1.121 kWh je kWp. Das vor 2020 schlech­teste Ergebnis mit immer­hin noch 991 kWh/kWp lieferte 2013 wegen des sonnenarmen Früh­jahrs. Dabei war der Juli 2013 der bisher ertrag­reichste Monat (dicht gefolgt vom Juli 2022, s. das Monats­werte-Diagramm weiter unten). — 2020 wurde das Ergebnis durch Teilausfälle bei einem Wechselrichter reduziert.

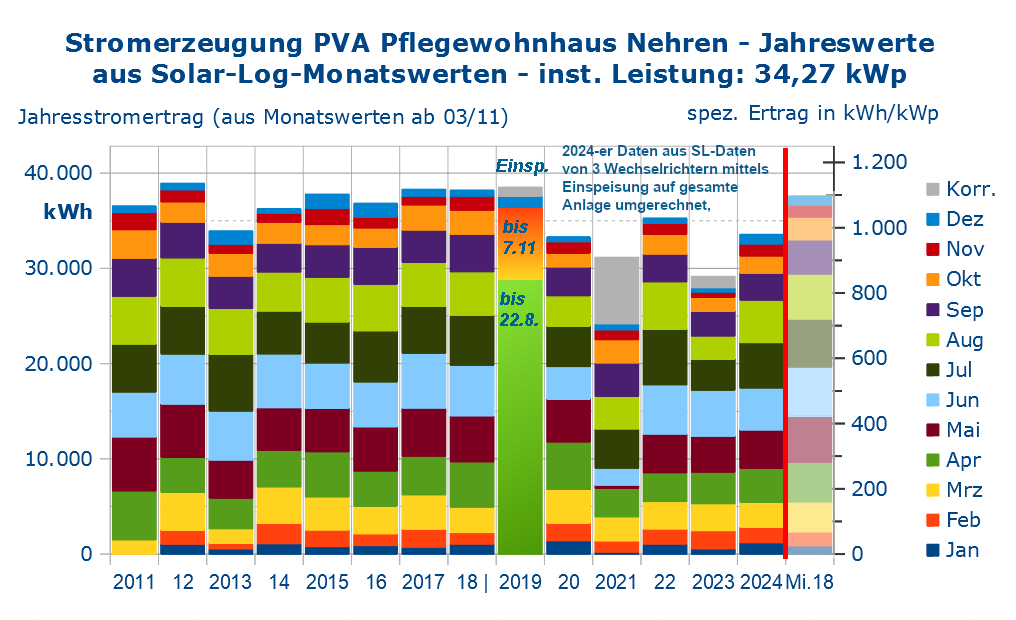

Das folgende Diagramm zeigt die bisherigen Jahreswerte überwiegend als Stapel der jeweiligen Monatswerte, die aus den Solar-Log-Daten der Fern­über­wachung stammen und bei fehlenden SL-Daten durch Einspeisedaten ergänzt wurden.

Für größere Anzeige: rechter Mausklick ins Bild und dann "Grafik in neuem Tab öffnen" wählen.

Bei den Werten im Diagramm oben gibt es ab 2019 folgende techn. Besonderheiten:
2019: Wegen bis Ende Nov. fehlender Solar-Log-Daten sind zwei Zwischenwerte der Ein­speisung eingetragen. Der graue Streifen oben ergänzt bis zur Jahreseinspeisung. - 2020-2023 gab es mehrfach durch Wechsel­richter-Defekte reduzierte Einspeisungen sowie Lücken in den SL-Daten. 2020: hier reine SL-Daten. 2021: add. Korrektur aus Einspeisung 2020-21. 2022 stimmen SL-Datensumme und Jahreseinspeisung wieder fast überein (nach Austausch von SL-Gerät und WR2 (jetzt als WR1 in online-Daten) in 2021). 2023 fehlen ab Mai teilweise, ab 7.7. komplett SL-Daten eines WR, Teilausfall des WR. 2024 gab es SL-Daten nur für 3 WR, die hier der Jahres­ein­speisung ent­sprechend auf die Gesamt­anlage hoch­skaliert wurden. – Die aufgehellte "Stapel-Säule" rechts enthält die Mittelwerte der Solar-Log-Daten für die Kalen­der­monate in den Jahren 2011-2018.

In den Jahren 2020 bis 2023 gab es reduzierte Erträge durch zeitweilige WR-Teilausfälle. Ein großer WR wurde deshalb Ende 2021 ersetzt. 2022 lieferte die PVA trotz der Rekord-Einstrahlung nur 1.028 kWh/kWp. 2023: Die niedrigen Monatswerte bis April lagen i. w. am Wetter. Ab 3. Mai fehlte bei WR 4 wieder einer von drei Eingängen in den Solar-Log-Daten, ab 7.7. der gesamte Beitrag von WR4, zum Teil dann auch in der Einspeisung. 2024 fehlte WR 4 weiter in den SL-Daten, hat aber ähnlich zur Stromeinspeisung beigetragen wie die anderen WR. Das Jahresergebnis ist mit 980 kWh/kWp wetterbedingt eher niedrig für diese PVA, aber trotzdem eines der besten 2024er Ergebnisse unserer PV-Anlagen.

Jahresstromproduktion und jährliche Höchstwerte der PV-Anlage in Nehren  (in Klammern die zugehörigen spezifischen Erträge).

 1   aus Ablesungen des Einspeisezählers (2011 ab 18. März).   2   aus Solar-Log-Werten
 3   2014 Teilausfall u. Reparatur von WR 4 (22.9.-26.11.), 2015 des (damaligen) WR 2 (26.6.-29.7.)
 4   Summe der SL-Monatswerte: 33.340 kWh (973 kWh/kWp). Die Einspeisung wurde Corona-bedingt vom Netzbetreiber geschätzt. Der Einspeise-basierte Teil des Unterschieds geht in 2021 ein.
 5   Ab Ende April 2020 fehlen in den SL-Daten wiederholt Teilbeiträge eines großen WR, ab Ende Mai (bis Juni 21) auch der Beitrag eines kleinen WR.    6   05-06.2021 große SL-Daten-Lücken
 7   Ende Nov. wurde einer der beiden großen WR ausgetauscht (jetzt als WR 1 in den SL-Daten).  
 8  Laut SL-Daten fehlen bei WR4 bis 3.6.22 2/3 und ab 6.9.22 bis 13.1.23 1/3 der möglichen Stromproduktion, erneut ab 4. Mai 2023. Ab 7.7.23 gab es keine Online-Daten von WR4.
 9   aus SL-Daten für WR1, WR2 und WR3; dürfte für Gesamtanlage ähnlich ausfallen.

Für größere Anzeige: rechter Mausklick ins Bild und dann "Grafik in neuem Tab öffnen" wählen.

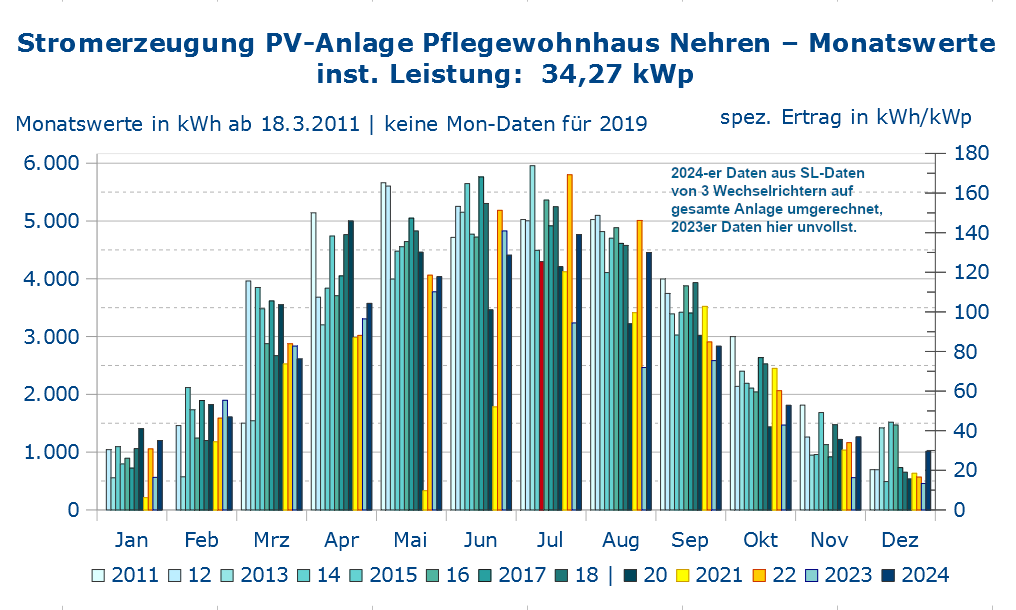

Die Daten für dieses Diagramm stammen aus der am 11.4.11 begin­nen­den Solar-Log-Aufzeichnung. Mehrere Datenlücken wurden nach­träglich aus Einspeise­daten und dem Vergleich mit anderen PVA korrigiert. 2019 wurde wegen fast komplett fehlender SL-Monats­daten hier weggelassen. – Besondere Einzelwerte: Die höchsten Monatswerte gab es für Juli 2013 und 2022 sowie Juni 2017. Sept.-Nov. 2014 und Juli 2015 (roter Balken) führten Defekte an Wechsel­richtern und Reparatur-Ausbauzeiten (s. oben) zu Ertrags­minderungen.
2021 gab es in Mai und Juni große Lücken in den SL-Daten einerseits und reduzierte Beiträge eines der großen Wechselrichter andererseits. Dieser wurde Ende Nov. ersetzt (seither als WR1 in den SL-Daten). 2022 sind die SL-Daten vollständig, mit sehr hohem Juli-Wert, aber bis 3.6. und erneut ab 6.9. lieferte der zweite große WR (WR4) nur Teilbeiträge. 2023 gab es im 1. Halbjahr reduzierte Einstrahlung, ab Mai dann wieder Teilausfälle des WR 4 (der seit Herbst 2023 bis auf weiteres nicht mehr in den Solarlog-Daten enthalten ist). 2024: Die SL-Monatswerte für WR1-WR3 wurden für das Diagramm mit Hilfe des Jahresergebnis auf die Gesamtanlage umgerechnet. Niedrige Werte sind 2024 wetterbedingt.

Diagramme zum direkten Vergleich mit unseren anderen PV-Anlagen finden Sie mit den Links oben auf der Seite Stromerzeugung PVA

• Diagramme und Daten aus der Online-Überwachung

Auf der mit obigem Link aufrufbaren Webseite können – zur Zeit nur teilweise – Daten und Diagramme der online-Überwachung abgerufen werden.
Allgemeine Navigation:
• Die Links in der Menüspalte dort führen zur Tages-, Monats- und Jahres­über­sicht für den jeweils aktuellen Zeitraum.
• Diagrammseiten einer Zeitebene können mit den Pfeiltasten oben links "durchgeblättert" werden.
• Die gelben Balken in allen Dia­gram­men oberhalb der Tagesebene sind als Links zur Zeitebene darunter gestaltet.

Derzeitige Besonderheiten bei den Daten:
• Seit 3.2.25 gibt es keine neuen übertragenen Daten.
• Es gibt 2 große und 2 kleine Wechselrichter. Die Daten für den großen WR des Südwestteils der Module fehlen seit einiger Zeit und dieser WR wird seither gar nicht mehr angezeigt (hat aber 2024 recht normal beigetragen).
• Beim Blättern durch die Jahre wird unter "2020" fast nichts angezeigt, obwohl Daten für die einzelnen Monate und Tage hinterlegt sind. Diese lassen sich an­zeigen, indem von der Monatsübersicht Dez 2021 aus zurückge"blättert" wird. Für 2019 gibt es allerdings tatsächlich fast keine Daten.
• Die Übersicht "Alle Jahre" wird nicht richtig dargestellt.

Weitere Details: In den Solar-Log-Diagrammen kann man sich auch die Wechsel­rich­ter-Daten einzeln anzeigen lassen. Die Nummern der einzelnen Wechsel­rich­ter wurden irgendwann geändert. Die beiden großen Geräte sind derzeit WR 1 und der nicht mehr angezeigte WR 4. Für die beiden kleinen Geräte sind zur Zeit die Leistungen der angeschlossenen PV-Module (4,60 kWp und 4,83 kWp) in den SL-Daten vertauscht. Für die absoluten Werte und die Gesamt­daten spielt das keine Rolle, nur für die Berechnung der spez. Erträge der einzelnen WR.

Das Foto rechts zeigt das Display des früheren Solar-Log-Geräts für die Datenerfassung. Seine Internet-Anbindung für die Fern­über­wachung erfolgte am 21. Juni 2011. Die Monatswerte stehen ab April 2011, Tageswerte ab 11.04.11 und die Tagesdiagramme ab 19.6.2011 mit obigem Link zur Verfügung.
