PV-Anlagen der Bürger-Energie Tübingen eG
PV-Anlagen Bürger-Energie Tübingen

9. PVA: Rammerthalle Weilheim  40,18 kWp  ab 8/2012  45,5 kWp  ab 9/2014

Sportliche Solarmodule – neu aufgelegt:
Die PV-Anlage auf der Rammerthalle in Weilheim

[ Anlagenbeschreibung ]    [ Stromerzeugung bis 12.2023 ]

Im August 2012 wurde die 9. PV-Anlage der Bürger-Energie Tübingen an das Stromnetz angeschlossen. Ihre damals 196 PV-Module bedeckten weitgehend das in Richtung Ost-Südost "blickende" Hauptdach der Rammerthalle am Ortsrand von Weilheim.

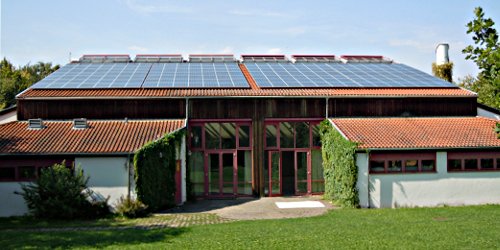

Die PV-Anlage auf der Rammerthalle im Jahr 2012. Foto: Galicium Solar

Der Hagelsturm Ende Juli 2013 zerschlug nicht nur einige dieser PV-Module sicht­bar, sondern beschädigte so viele Module auf Zellebene, dass alle im Sep­tem­ber 2014 ausgetauscht wurden. Dazu musste ein anderer Modultyp verwendet werden, was wegen anderer Abmessungen und Leistungsdaten zusammen mit den sonstigen Anlagenkomponenten ein nicht ganz einfaches "Puzzle" ergab. Das konnte schließlich gut gelöst werden. Mit den 182 neuen Modulen sieht das PV-Dach der Rammerthalle ganz ähnlich aus wie vorher, beherbergt aber rund 5 kWp mehr an Modul-Leistung.

PVA Rammerthalle neu

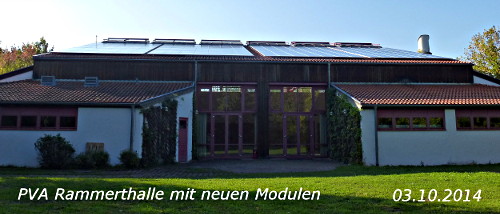

Nach der Reparatur 2014 – nun 2 Modulreihen weniger. Foto: H. Krahn-Wagner

Anlagenbeschreibung

Die Module der PV-Anlage wurden in Form mehrerer Felder parallel zum Pultdach auf diesem mit einer Unterkonstruktion montiert.


Fotos: Galicium Solar 2012

– Module 2012-14: 196 polykrist. Module SV-X-205 von Sovello, je 205 Wp
  Gesamt-Nennleistung der PV-Module: 40,18 kWp
– Module ab Ende 9/2014: 182 polykrist. Module Q-Cells Hanwha mit je 250 Wp
  Gesamt-Nennleistung der PV-Module: 45,5 kWp
– Orientierung: 114°, wobei Süden 180° entspricht und Osten 90°
  (alternativ -66° mit 0° für Süden und -90° für Osten)
– Neigung: 14 ° (gleich der Dachneigung)
– 3 Wechsel­richter von KACO (1 x Powador 18.0 TL3, 2 x 14.0 TL3)
– Installation: Galicium Solar GmbH Tübingen

– erwartete Stromerzeugung: 945 kWh/kWp nach Simulation, 931 kWh/kWp nach Berücksichtigung eines Sicherheitsabschlags

[ zum Seitenanfang ]

PV-Anlagen Bürger-Energie Tübingen

Daten und Diagramme zur Stromerzeugung

[ Jahresdaten ]  [ Monatswertediagr. ]  [ Diagramme mit Jahreswerten ]

Die Stromeinspeisung der PVA Rammerthalle begann Ende August 2012. Seitdem liegen die von einem Solar-Log-Gerät registrierten Tageswerte vor und die detail­lierten Tageskurven ab 15. Dezember 2012. Die folgende Jahreswerte-Tabelle und die sporadisch aktualisierten Diagramme weiter unten beruhen außer auf den Jahreseinspeisungen auch auf den Solar-Log-Daten. Diese sind seit Frühjahr 2017 nicht mehr öffentlich zugänglich und können deshalb hier nicht mehr verlinkt werden.

Jahresstromproduktion und jährliche Höchstwerte der PV-Anlage auf der Rammerthalle in Weilheim (in Klammern die zugehörigen spez. Erträge).

Jahr Jahresstromertrag 1
 kWh  (kWh / kWp)
Höchster Monatswert 2
 kWh  (kWh / kWp)
Höchster Tageswert 2
kWh  (kWh / kWp)
2012 ab 08  8.477  ( 211) 2
2013 37.952  ( 945) 2 6.870  (171,0)  Juli 282,9 (7,0)  am 1. Juli
2014 40.068  (Umbau) 6.590  (164,0)  Juni 279,6 (7,0)  am 26. Jun
2015 48.613  (1.068) 7.380  (162,2)  Juli 325,9 (7,2)  am 24. Jun
2016 46.077  (1.013) 7.070  (155,4)  Juli 318,3 (7,0)  am 16. Jun
2017 47.365  (1.041) 7.610  (167,3)  Juni 319,6 (7,0)  am 13. Jun
2018 48.722  (1.071) 7.050  (154,9)  Juli 302,6 (6,7)  am 2. Juli
2019 48.997  (1.077) 7.364  (161,8)  Juni 315,5 (6,9)  am 30. Mai
2020 49.210  (1.082) 7.274  (159,9) 3  Juli 307,3 (6,8)  am 27. Mai
2021 44.403  ( 976) 6.452  (141,8) 3 Juni 310,9 (6,8)   am 31. Mai
2022 50.201  (1.103) 7.616  (167,4) 3 Juli 316,8 (7,0)   am 30. Mai
2023 | 1-12 43.801  (  963) 3 7.186  (157,9) 3 Juni  291,6 (6,4)  am 13. Jun
insgesamt:
Mittelwerte:
rd. 513.200 kWh
für Zeitraum 2015-2022
Jahr: 47.949 kWh (1.054 kWh/kWp)

 1  Einspeisung aus Jahresablesung   2  Solar-Log-Daten. Die Solar-Log-Daten fallen höher aus als die Einspeisewerte, bei dieser Anlage je nach Jahr zwischen 1,1 und 2,6 Prozent.   3  Solar-Log-Daten umgerechnet mit Faktor Jahreseinspeisung/Solarlog-Summe, für aktuelles Jahr mit Faktor aus Vorjahr.

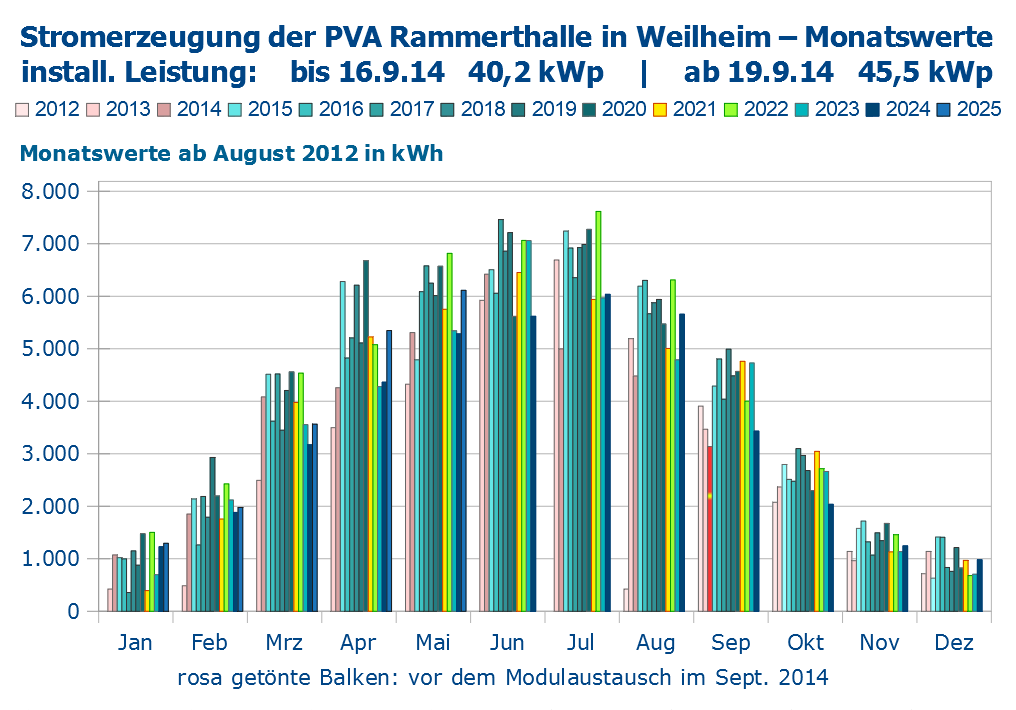

Monatswerte zur Stromerzeugung

Stromerzeugung monatsweise
Für größere Anzeige: rechter Mausklick ins Bild und dann "Grafik in neuem Tab öffnen" wählen.

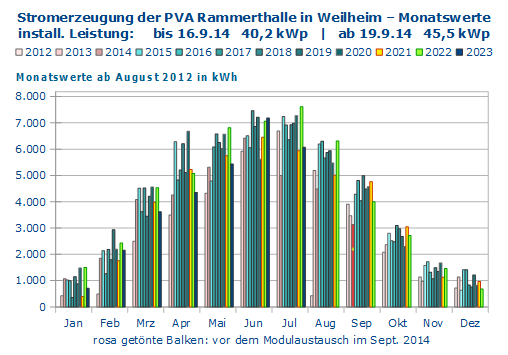

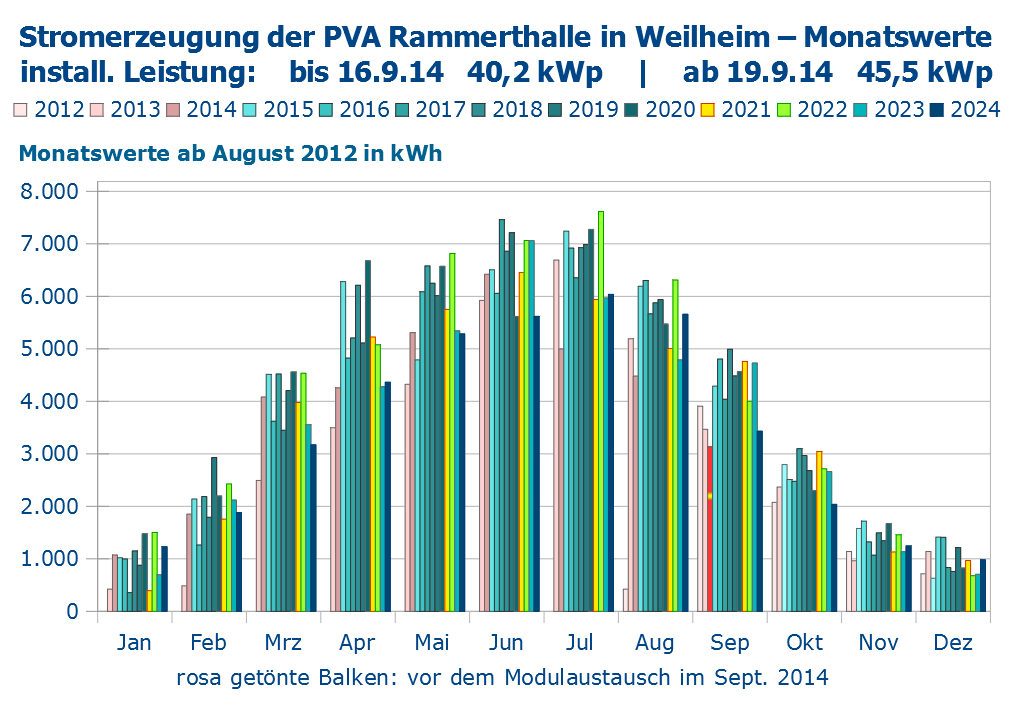

Im Diagramm oben sind die Monatswerte der Stromerzeugung eingetragen, rosa getönt für die Zeit mit der kleineren Leistung vor dem Modulaustausch, blau-grün für die Zeit danach ab Oktober 2014. Dazu wurden die Solar-Log-Werte mit einem Faktor an die je­wei­li­ge Jahres­ein­spei­sung angepasst. (Für das laufende Jahr werden sie vorläufig mit dem Faktor aus dem Vorjahr umgerechnet.)
2023: Die im Vergleich zu den Vorjahren überwiegend niedri­gen Monats­werte beruhen auf niedriger Einstrahlung.

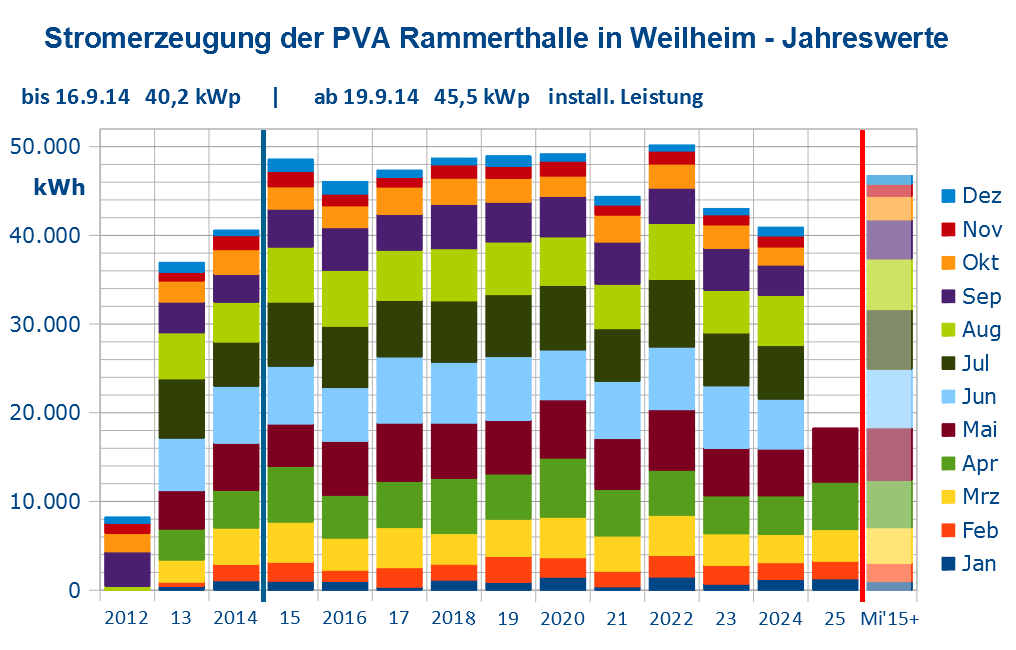

Jahreswerte zur Stromerzeugung

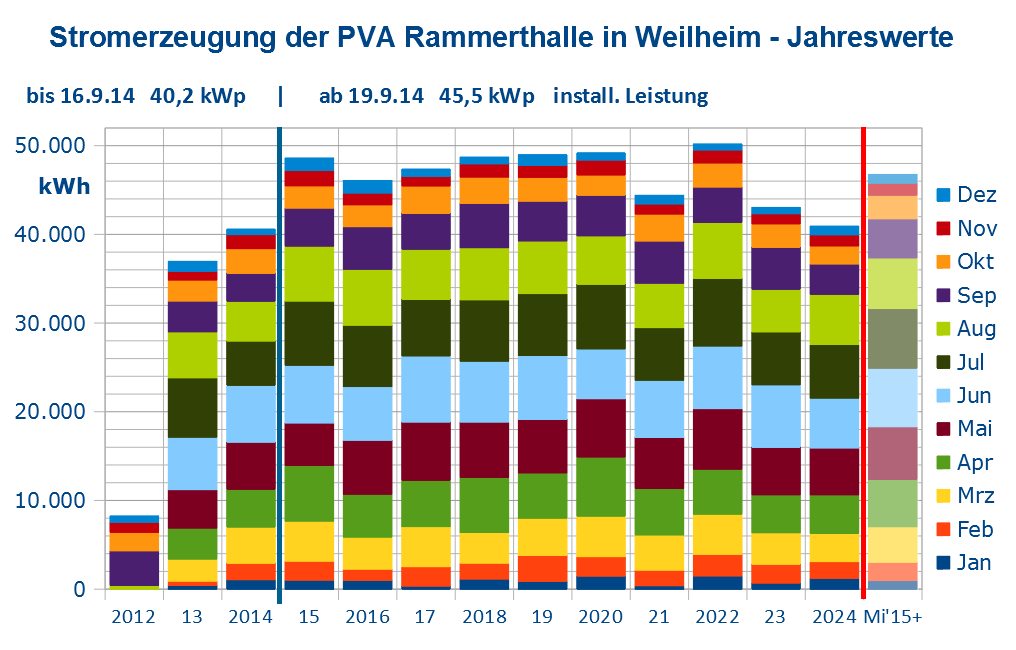

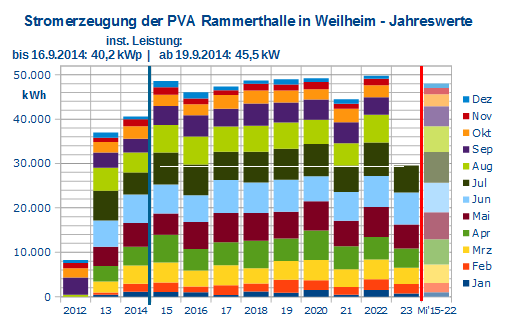

Für die Jahreswerte gibt es wegen der Änderung der Modulleistung in 2014 zwei Diagramme. Das erste Diagramm enthält die Jahresstapel aus den absoluten Solar-Log-Monatswerten, die auf die Jahres­ein­spei­sung umgerechnet worden sind. Im zweiten Diagramm sind dann die auf die installierte Leistung bezogenen spezifischen Werte aufgetragen. 2020 lieferte mit Mini-Vorsprung den bisher höchsten Jahreswert. 2021 fällt unter­durch­schitt­lich aus. Für 2022 gibt es da­gegen – passend zur Einstrahlung – das bisher höchste Jahresergebnis für die Einspeisung, erstmals mehr als 50.000 kWh und etwas mehr als 1.100 kWh/kWp.
2023: Abgesehen vom Juni und Februar waren alle Monatswerte bis Juli wet­ter­be­dingt recht niedrig. Das Ergebnis bis Ende Juli entspricht dem für 2016 und 2021. (Die helle dünne waagerechte Linie in den beiden Diagrammen markiert die Oberkanate des 2023er Stapels zum besseren Vergleich mit den Vorjahren.)

Stromerzeugung jahresweise

Für größere Anzeige: rechter Mausklick ins Bild und dann "Grafik in neuem Tab öffnen" wählen.

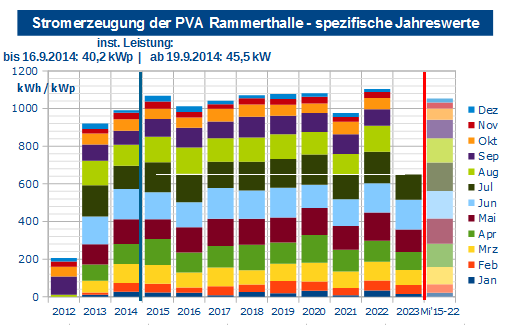

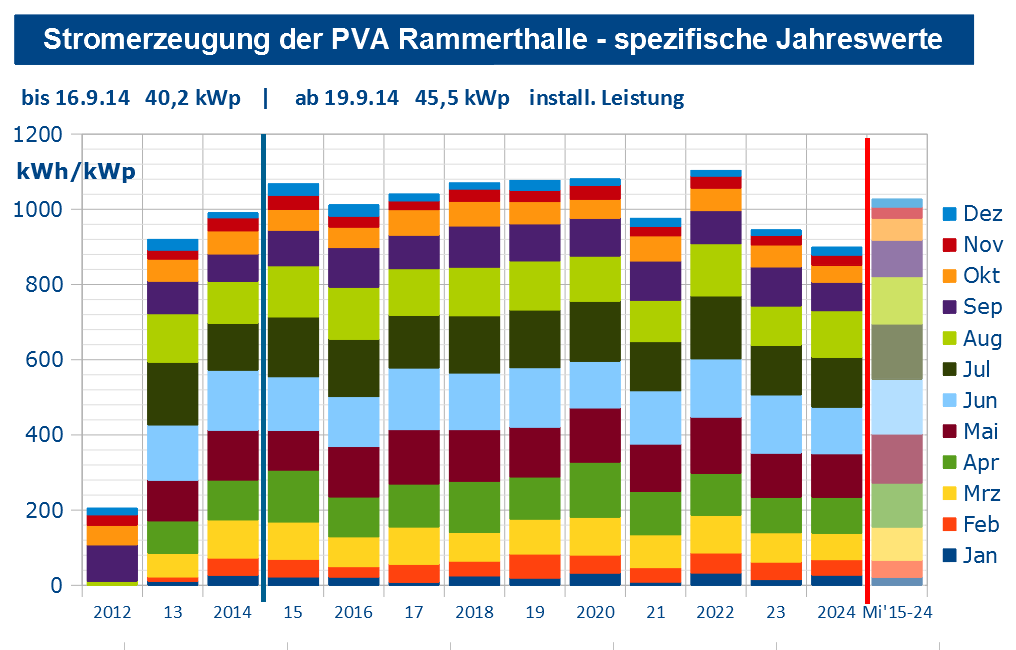

spezifische Stromerzeugung jahresweise



letzte Aktualisierung: 21.01.2024
