Stromerzeugung der Anlagen der Bürger-Energie Tübingen eG

regenerative Energiequellen

[ PV-Anlagen jahresweise ]   [ Links zu PVA und Fernüberwachung ]

Jahresstromeinspeisung in den letzten Jahren

Jahr

2012

2013

2014

2015

2016





—  Einspeisung in Mio kWh  —

Eigene PVA 

0,684

0,634

0,713

0,736

0,687

PV gesamt 1

1,04

0,94

1,06

1,09

1,20 2

Wind-Beteil. 3





1,8

2,0

1,7

1  eigene PVA und PV-Beteiligungen zusammen, siehe auch Text neben dem Diagramm unten.
2 In 2016 kam die Beteiligung Haid hinzu.
3 Werte für die Windkraft-Beteiligung ab erstem Jahr des Vollausbaus von WINDPOOL I entsprechend dem Anteil unserer Beteiligung (stark gerundet) berechnet.

Auf unsere Windkraft-Beteiligung entfiel in 2015 fast doppelt soviel an re­ge­ne­ra­tiver CO2-freier Stromerzeugung wie auf den PV-Bereich.

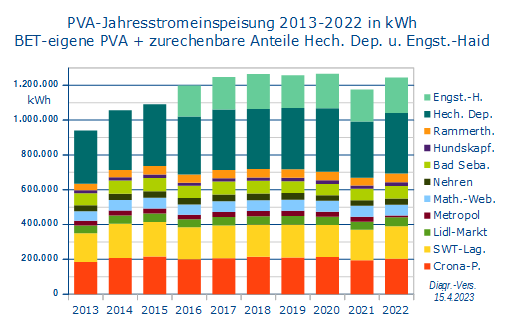

Unsere PV-Anlagen gingen alle 2009 bis 2012 in Betrieb; eine von ihnen wurde im Herbst 2014 noch um 5,3 kWp erweitert (Rammerthalle). Die installierte Mo­dul­leistung unserer Eigenanlagen beträgt seitdem 687,8 kWp. Das Diagramm zeigt deren jährliche Strom­er­zeugung ab 2012 sowie die Beiträge der direkten und mittelbaren PV-Beteiligungen. Der jeweils größte Beitrag entfiel auf die 320 kWp des Solar­parks Kreis­müll­deponie Hechingen der Stadtwerke Tübingen, deren Bau wir durch einen Kredit ermöglichten. 2016 kam erstmals die Strom­ein­speisung aus der 6-prozentigen Beteiligung am Solarpark Engstingen-Haid hinzu.

PV-Strom 2012-2016

PV-Anlagen Bürger-Energie Tübingen

Gemeinsame Jahresübersichten für alle PV-Anlagen

Stromerträge absolut nach PVA Die mit den Jahreszahlen verlinkten Diagramm-Seiten zu   2012201320142015
zeigen die absoluten und spezifischen Monatswerte der Stromerzeugung unserer PV-Anlagen in anlagen-vergleichenden Diagrammen.

PV-Anlagen Bürger-Energie Tübingen

Anlagenspezifische Daten und Diagramme

Unsere ausführlichen Webseiten zu den einzelnen PV-Anlagen enthalten Tabellen und Diagramme mit Monats- und Jahres­werten der Strom­pro­duktion, die mehr­mals im Jahr aktualisiert werden.
Die Links im rechten Teil der folgenden Tabelle führen zu den meist mehrfach täglich aktualisierten Diagrammen der Fernüberwachung. Infor­ma­tionen zur Fernüberwachung und den Dia­gram­men folgen unterhalb der Tabelle.

Link zur
PVA-Webseite

Links zu Diagrammen und Daten
der Fernüberwachung

PVA Lidl Tü

PV-Anlage Lidl-Dach, Tübingen Schweickardt-Str.
43,74 kWp  |  Anlagen-Info  |  Diagramme ab 01.13

Alt-Daten 10.09-03.13 im Sunny-Portal: Seite 1 | 2 *)

PVA Metropol-Parkhaus

PV-Anlage Parkhaus Metropol, Tübingen
25,56 kWp
  |  Anlagen-Info  |  Diagramme ab 08.12

Alt-Daten 04.10-03.14 im Sunny-Portal: Seite 1 | 2 *)
(unvollst. 08-11/2010, Lücken 30.11.11-25.1.12, 03-06/2013) (Hinweis)

PVA Mathilde-Weber-Schule

PV-Anlage Mathilde-Weber-Schule, Tübingen
57,24 kWp
  |  Anlagen-Info  |  Diagramme ab 10.2010
alte Darstellung (Daten bis 3.6.12)  (Hinweis)

PVA Nehren

PV-Anlage auf dem Pflegewohnhaus Nehren der
34,27 kWp  |  der Evangelischen Heimstiftung Württ.

Tageswerte ab 11.4.11, Tageskurven ab 19.6.11

PVA Crona-Parkhaus

PVA Crona-Parkhaus, Hoppe-Seyler-Str., Tübingen
188,94 kWp
  |  Anlagen-Info  |  Diagramme(Hinweis)
Tageswerte ab 14.12.11, Tageskurven ab 2.7.12

PVA swt-Lager

PV-Anlage SWT-Lager, Eisenhutstr., Tübingen
204,32 kWp
  |  Anlagen-Info  |  Diagramme(Hinweis)
Tageswerte ab 26.1.12, Tageskurven ab 30.5.12

PVA Bad Seba "Flachdach"

PV-Anlage Bad Sebastiansweiler, "Flachdach"
43,44 kWp
  |  derzeit nur summarische Daten
(Tageswerte ab 30.5.12, vollst. erst ab 23.6.12)

PVA Bad Seba Ziegeldach

PV-Anlage Bad Sebastiansweiler, "Ziegeldach"
25,44 kWp
  |  derzeit nur summarische Daten
(Tageswerte ab 30.5.12, Tageskurven ab 19.6.12)

PVA Hundskapfklinge

PV-Anlage in der Hundskapfklinge Tübingen
19,36 kWp
  |  Anlagen-Info  |  Diagramme(Hinweis)
Daten ab 23.5./18.6.12 (WR2/WR1) im Solar-LogTM-Bereich der SWT  — alte Version (Daten bis 5.12.13)

PVA Rammerthalle "alt"

PVA Rammerthalle, Tü-Weilheim
40,2 kWp 28.8.12–16.9.14  | 45,5 kWp ab 19.9.2014
         Anlagen-Info  |  Diagramme(Hinweis)

Die spez. Werte in den Solar-Log-Angaben werden ausgehend von der jetzigen PVA berechnet und stimmen nur für Zeiträume nach 19.9.14.

PVA Hechinger Deponie

swt-Solarpark Kreismülldep. Hechingen
320 kWp  per Darlehen der Bürger-Energie-Tübingen
Anlagen-Info  |  Diagramme(Hinweis)

Solarpark Engstingen-Haid

Beteiligung an swt-Solarpark Engstingen-Haid
163,8 kWp  entspr. der 6 Proz.-Beteiligung ab 2016
Anlagen-Info  |  Diagramme im Sunny-Portal(Hinweis)

Information zur Fernüberwachung der PV-Anlagen
und zu den Diagrammen

Zur Zeit werden alle unsere PV-Anlagen mit Solar-Log-Geräten von Solare Datensysteme überwacht. Sechs dieser Anlagen sind dazu an den 2012-2013 eingerichteten Solar-LogTM-Bereich der SWT angeschlossen worden. Darunter sind die PVA Lidl und Metropol, die in ihren ersten Betriebsjahren mit Hilfe des Sunny-Portals von SMA überwacht wurden, wo Daten bis zum Jahr 2013 noch vorliegen (s. die jeweiligen Links oben und die Information unten). Wegen des Systemwechsels gibt es die Altdaten für diese beiden Anlagen nicht im neuen System, anders als für die PVA Mathilde-Weber-Schule, die von Anfang an das Solar-Log-System verwendete. (Trotzdem gibt es oben auch dafür noch einen Link zur alten Darstellung.) Die nicht an den SWT-Bereich angeschlossenen PV-Anlagen verwenden die für Einzelanlagen vorgesehenen Software-Varianten.

Die Solar-Log-Daten können von den Einspeisewerten abweichen. Bei den meisten unserer PV-Anlagen fallen sie etwas größer aus, bei Crona und Bad Sebastiansweiler "Flachdach" sind sie in der Regel etwas kleiner. Manchmal gibt es Lücken in der Datenübertragung.

Diagramme von Solar-LogTM:
Die obigen Links rufen die Anzeigen in einem separaten Fenster auf. Dabei führt "Diagramme" zunächst zu einem Tagesdiagramm der Leistung. Die zeitliche Verzögerung der Anzeige im Internet liegt zwi­schen einigen Minuten (z. B. PVA swt-Lager) und fast einem Tag (Bad Sebastiansweiler), wobei in mehreren Fällen zunächst das Diagramm für den Vortag angezeigt wird. Falls ein Tagesdiagramm (noch) nicht ange­zeigt werden kann, wählen Sie bitte auf der Diagrammseite mit der Pfeiltaste am oberen Bildrand das für den Vortag aus.

Außer den Tageskurven für die Leistung gibt es Monats- und Jahresübersichten sowie eine Gesamtübersicht, die mit Balkendiagrammen die Stromerzeugung für die Tage, Monate bzw. Jahre anzeigen. Dabei wird jeweils auch der im Mittel zu erwartende Wert eingezeichnet. Je nach Software-Version sind mehrere Anlagendaten zusätzlich angegeben, z. B. die spezifischen Erträge für den jeweiligen Zeitraum. Das Menü für die Auswahl der Diagramm-Arten verbirgt sich hinter einem kleinen Dreieck am oberen Bildrand, s. Abbildung.

Solar-Log-Menü zur Anwahl von Monatsdiagramm etc.

Oberhalb des Diagramms kann festgelegt werden, welche der Wechsel­richter in die Anzeige einbezogen bzw. separat dargestellt werden sollen. Am rechten Bildrand können Tabellen­werte oder zusätzliche Größen ausgewählt werden. Eine Auswahl­änderung wird bei der swt-Portal-Version sofort umgesetzt, bei anderen Versionen nach Klick auf das Lupensymbol links oben oder auf die "Blättertasten".

Diagrammtypen im Sunny-Portal:
Sunny-Portal-Diagramme für den Solarpark-Engstingen-Haid: Die Zeiträume Tag, Monat, Jahr und "gesamt" sind über Registerkarten zugänglich. Gewünschte Zeiträume lassen sich unterhalb der Diagramme einstellen und Datentabellen rechts unterhalb des Diagramms mit dem kleinen Pfeil aufrufen.

Für die PVA Lidl und Metropol-Parkhaus liegen die Daten und Diagramme für die ersten Betriebsjahre bis 2013 bzw. 2014 im Sunny-Portal von SMA vor.
Link zu Seite 1 - Anlagenübersicht: Monatswerte eines Jahres im Balkendiagramm, ferner stundenweiser Stromertrag und Leistung für je zwei Tage. Hier muss für eine Anzeige zunächst zum letzten erfassten Jahr "geblättert" werden.
Link zu Seite 2 - Gesamtübersicht und weitere Diagramme: für Altdaten die bessere Variante. Von hier sind neben der Gesamtübersicht mit Balken für die erfassten Jahresstromerträge weitere Balkendiagramme für die einzelnen Jahre und Monate sowie Tageskurven zur Leistung aufrufbar. Tage, Monate, Jahre können bei den Diagrammen durchblättert werden. Über die kleinen Icons rechts unten bei den Diagrammen sind auch Tabellen­werte zugänglich.

letzte Aktualisierung: 10.08.2017
